对原油水分密度测定规范的几个细节补充
发布时间：2017-09-01
原油水分密度采样和分析采用如下4个规范:
(1) GB/T 1884―2000《原油和液体石油产品密度实验室测定法(密度计法)》;
(2) GB/T 8929―2006《原油水分量测定(蒸馏法)》;
(3) GB/T 4756―1998《石油液体手工取样法》;
(4) SY/T 5317―2006《石油液体管线自动取样法》。
实际执行规范时,发现有几项规定应作适当调整补充,这样能够使规范更加易于执行,更加能够保证数据的准确性,在此提出供同行商榷。
1原油取样
1・1三种取样方式的对比

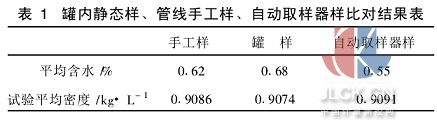

我公司从仪长线交接取得原油,但是收油罐油量经常亏损。为此对管线自动取样、管线手工取样及罐内静态样进行了比对。仪长线长岭站的流量计前垂直管道上安装的是徐州城信自动取样器厂制造, LLAS-D型自动取样器。单次取样量11m,l 8h取样1200m,l取样间隔时间4′24″,另外在流量计后安装有手工取样管,一般每2h取样1次,每次300ml。收到原油,进3万m3外浮顶保温罐,比对时截取48h量换罐,油罐取组合样,原油流量250~280m3/h。2006年10月对罐内原油样、手工样、自动取样器样进行比对结果如表1。
表1比对结果是6次试验的平均值,而且单样测定的重复性与再现性都合乎要求。自动取样器采样含水偏低,而密度大,分析原因是单次取样量少,每次取样间隔时间之内取样管内有沉积原油,沉积原油应是粘度较大的物质,即密度大含量少的原油。而罐样的水分含量最大,可能原因是手工管线样和自动采样器样未能采到原油中悬浮水。表1比对结果说明动态样比静态样含水要低,密度要高。应特别注意取样管的安装,保证取样口在规定的取样截面区域,否则比对结果差异更大。
对于以上的比对结果,经过双方确认,我们采用了对管线手工样和自动取样器样的测量密度进行修正的办法补偿差异。半年来情况基本稳定,收油罐收油量与来油量的差异优于±0・2%。实际上当时比对试验结果是在原油流量温度基本稳定以及自动采样器取样频率与取样量调试确定后,经过多次试验取得,后来流量温度变化超过20%重新进行了试验而结果相差不大。
1・2关于取样方式的建议
(1)自动取样器不论其取样原理方式如何,均应进行标定后才能使用,包括出厂后的标定和安装后的标定。
(2)动态管线样与静态样的差异应小于含水及密度测定的再现性。
(3)如存在系统性误差不能消除,应将测定结果修正。
2均样
规范中不推荐使用手工均样,要求使用机械均样。但我们调查到机械均样复杂不便使用,实际上一般都使用手工摇样,即“8字摇样法”:操作者用手持装有样品的密闭样品瓶,每2秒1个8字线在胸前摇动样瓶,摇动5min。对于不同操作者可以根据分样试验结果,适当延长摇样混合时间,保证分样的一致性。
实践证明手工“8字摇样法”简便易行完全,可以保证均样的效果。建议规范予以采用。
3含水试样的称量
3・1秤的准确度与量程及称准值的影响
精确测定原油含水量时,一般使用质量百分含量。GB/T 8929―2006规定称试样量100~200g时称准至1g,称试样量5~50g时,称准至0・2g,秤的准确度及秤量程未规定。
在测定含水分析试验中发现:使用检定合格准确度低于Ⅲ级的秤或者量程大于1000g的Ⅲ级秤时,按规范操作称量100g试样,再在二级天平上比对,误差量有±2・5g。当水含量大于1・1%,称量产生的误差有1・1%×(±2・5% ) =±2・75%。这样规范规定的试验结果重复性0・08%、再现性0・11%就难于保证。使用Ⅲ级秤量程为200~500g的电子秤时,倒样时可称准至0・2g,在二级天平上比对误差±0・8g。实际上用电子秤称水分样时快捷准确,但是要注意遵守电子秤检定和使用要求。
3・2关于含水试样的称量的建议
建议规范采用如下规定:精确测定原油水的质量百分含量时,应使用准确度等于或优于Ⅲ级(中准确度)的秤。试样量为5~50g时,秤最大量程不应超过100g,称准至0・2g,试样量100~200g时,秤最大量程不应超过500g,称准至0・2g。
4密度测定时的试验温度
4・1不同试验温度下密度测得值
GB/T 1884―2000规定密度测定的试验温度:对原油样品要加热到20℃,或高于凝点9℃或高于浊点3℃的一个温度。实际上原油浊点难于测量,密度测定时的试验温度一般取高于凝点9℃大多在20℃以上的温度。我公司管输油为中东沙特油和山东胜利油混合油,凝点14℃,分别在23・7℃、27℃、29・1℃、34℃、39℃试验测定密度,结果测得标准密度0・9083、0・9073、0・9069、0・9073、0・9078kg/L。

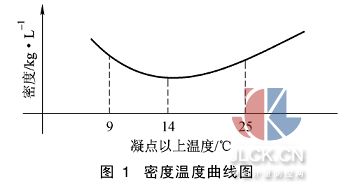

经过多次试验,得出如图1密度温度曲线。
4・2密度测定时的试验温度建议
从图1可看出,在凝点以上12℃~16℃测定密度较为合适,在此区间密度变化小于0・05%,可以测量到最小原油密度值。温度过低时,由于原油表面张力及粘度影响,测定密度偏大,而温度过高,轻组分挥发过多,密度也偏大。
建议规范采用规定:原油密度测定时,试验温度应在凝点以上12℃~16℃之间。
5结束语
原油价值高贸易交接数量大,计量过程中测定的原油水分、密度是2个重要数据,对贸易双方的利益影响很大,容易引起双方的争议。文中提到了测定原油水分、密度的从取样到测定几个细节问题,是容易被忽视或误解的地方,相应的解决方案办法只是我一家的摸索经验,仅供参考。
