透射式烟度透射比值加权前后对示值误差的影响
发布时间：2017-09-01
JJG976-2010《透射式烟度计检定规程》之7计量器具控制:7.1.1.1，b透射比值按可见光(400～760)mm范围中实测透射比值加权计算(见检定规程附录A)这种透射比值加权前后对示值误差造成的影响。以型号为FNDF100，某公司生产的3片标准中性滤光片透射3片标准中性滤光片透射比分别在71%、50%、34%为例，经过实验室检测，得出加权前后3片标准中性滤光片透射比分析对示值误差的影响。
一、以约50%标准中性滤光片透射比实验结果
1.未加权透射比实验结果(见表1)

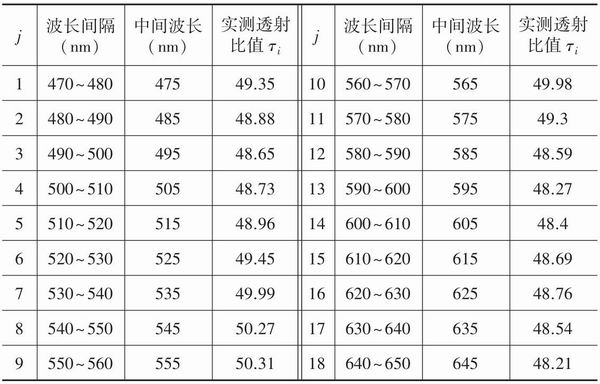

<CTSM> 表1 加权前不同波长透射比实验结果</CTSM>
在没有执行JJG976-2010之前，黑龙江省计量院检测标准中性滤光片时通常给出中间波长为(555～565)nm实测透视比值，而后计算出透射式烟度计的比值。
2.加权后实验结果(见表2)

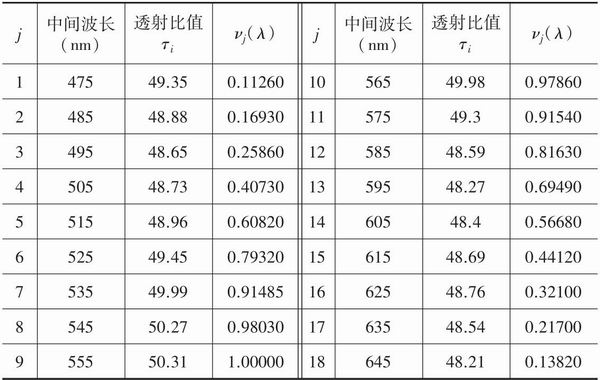

<CTSM> 表2 不同波间隔人眼明视觉函数加权后透射比实验结果</CTSM>
JJG976-2002与JJG976-2010最大的区别就是JJG976-2010增加了标准中性滤光片透视比值在可见光区间(400～760)nm范围中，(400～760)nm每10nm间隔区间的实测透射比按检定规程(A.1)加权计算得到。如，约50%标准中性滤光片比值按规程中公式，根据不同波长间隔人眼明视觉函数加权计算:
式中:τi――第i片中性滤光片(i=1，2，3)的透射比值；τij――第i片中性滤光片、第j波长间隔的透射比(j=1，2，……，18)；νj(λ)――第j波长间隔人眼明视觉函数。
按
式中:N―――光吸收比；φ―――暗通道充满排放烟气时光接收器上接收到的光通量；φ0―――暗通道充满干净空气时光接收器上接收到的光通量。
以上经加权计算得到的吸收比值和没有加权得到的吸收比值有明显变化，给实际测量中计算示值误差带来了一定影响。
二、在实际检测中对示值误差带来的影响
2012年5月，黑龙江省计量院车检室代表该院参加了全国省级法定计量技术机构实验室透射式烟度计比对，比对结果为不满意，其中该院实验室送检的滤光片其校准值分别为28.58%、49.87%和63.32%，明显低于其他22家实验室所用标准中性滤光片的吸收比值。比对结束后，我们及时分析和查找原因，将参加比对的标准中性滤光片送国家计量院检定，并与送检滤光片的4个科研室进行协调，对参加比对的标准滤光片重新进行校准，将国家计量院与黑龙江省计量院校准的中性滤光片的吸收比值对比发现有明显差距。我们对透射式烟度计比对结果数据离群、不满意的原因进行了认真分析，从人员的操作方法，到误差结果的计算进行了多方面的核验。对参加实验室比对的标准中性滤光片再次进行校准，数据处理按JJG976-2010(A.1)加权计算，新出具的校准证书002625-AD-0，按校准证书给出的数据重新进行计算，示值误差很小，在合格范围，没有离群。原因是没有跟踪新的检定规程，没有将实测透射比值进行加权计算，属于方法上的错误。黑龙江省计量院及时进行了整改，没有造成任何不良后果(详见表3、表4)。
<CTSM> 表3 参加比对检定数据(透射比没加权)</CTSM>

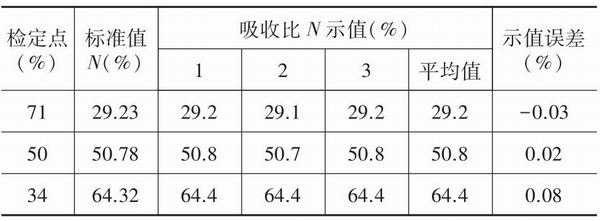

<CTSM> 表4 参加比对检定数据(透射比加权后) 注:标准值为黑龙江省计量院检定证书给出的吸收比值，以50%标准中性滤光片为例，每隔10nm间隔区间的实测透射比值没经过加权计算得到吸收比值为49.87%；经过加权计算得到吸收比值为50.78%，从中明显看出实测透射比值加权前后对示值误差的影响。</CTSM>
