“互联网”+“源水计量”系统应用
发布时间:2017-09-01
某大型炼油化工企业生产每天要消耗大量源水,从水库购进的源水量直接关系到企业安全生产、成本核算,源水消耗量、损失量、制水率等又影响到节水工作,水库距离企业较远,之间有30公里距离,靠人工抄表和巡检费时费力,冬季困难大又极不方便,工作效率低,源水管线被盗、泄漏等不能及时发现,很容易浪费大量源水。“互联网”+“源水计量”系统开发与应用就解决了这些问题。
一、系统概况
1.配备源水交接计量表
企业为了满足与水资源部门源水交接计量需要,在水库源水取水输送泵站出口计量井内直径0.7m至直径1.2m的7条管线配备了7台超声流量计和智能压力变送器,经计量后通过汇管由2条直径1.6m管线输送源水。源水管线沿途经过养鱼池、牧场、村庄、湿地等到达企业界区。
2.配备源水计量监测表
源水管线在进入企业界区前分成6条直径1.4m管线进入企业炼油、化肥、化工生产区域,为满足源水计量监测需要,在进入企业界区处配备了6台用于源水计量监测电池供电的准确度等级0.5级插入式四声道超声流量计和智能压力变送器。
3.“互联网”+“源水计量”系统建立
由于多方面原因和限制条件,企业局域网光纤无法敷设到水库取水输送泵站计量井和界区源水计量监测表处,无法实现源水量有线数据采集和传输。
借助互联网技术和移动通信网络GPRS通信方式,开发实现了源水数据远程无线采集与传输,源水交接计量数据、源水计量监测数据、管线压力信息、计量表状态信息等由互联网公网通过固定IP地址和端口进入企业内部局域网服务器,实现数据采集、管理和监控,同时采取了数据由互联网公网进入企业内部局域网安全防护设置措施,避免安全风险和损害。相关部门用户经授权并通过内部局域网访问此系统。
二、系统组成

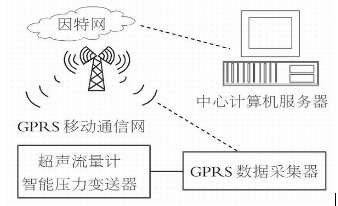

系统由源水交接计量超声流量计、计量监测超声流量计、GPRS数据采集器、智能压力变送器、移动通信公网、移动通信手机卡、互联网、互联网专用IP地址和通信端口、中心计算机服务器和计算机管理软件等组成,如图1所示。
三、系统主要功能
系统采用Microsoft SQL Serv_er 2008开发了管理软件,系统主要功能如下:
1.数据采集功能
GPRS数据采集器采集存储超声流量计数据、时间、状态信息以及压力变送器数据等信息,并通过移动通信公网、互联网上传至中心计算机服务器。
2.数据显示功能
显示流量、压力等即时数据,数据趋势曲线,监测数据与结算数据对比等数据和信息。
3.报表输出功能
日报表、日明细报表、月报表、月明细报表、年报表、年明细报表、分段报表、分段明细报表、结算量监测量损失量数据分析报表等。
4.查询导出功能
可按用水区域、行业(炼油、化肥、化工)、仪表位号等分时段、日、月等查询,以及导出数据。
5.报警提示功能
超声流量计运行故障报警与提示,源水输送损失量超限报警与提示,压力变化超限报警与提示。
6.用户管理功能
根据源水数据使用需要,用于管理增加、删除、变更用户名和密码。
四、功能扩展
下一步已确定将企业其他各种能源、物料数据,通过无线采集和有线采集纳入本系统应用,同时与企业已有的统计信息管理系统、MES系统等有效对接,实现数据共享,降低数据采集成本,提高数据采集应用效率。
五、应用效果
系统开发应用一年多,取得了非常好的效果。
1.即时监控管理源水交接计量结算量、计量监测量以及超声流量计运行状态和输送管线压力信息。
2.每日6时按照炼油区、化肥区、化工区输出源水用量报表,为企业领导每天早会工作决策提供基础数据;每日8时核对确认源水日结算量以及转供炼油、化肥、化工区域源水量。
3.根据源水交接计量结算量和计量监测量输差以及管线压力变化信息及时发现管线泄漏问题,2015年发现2次管线泄漏,立即组织抢修,避免了水量长时间损失。
4.源水总量数据准确,有利于后续循环水、生活水、脱盐水、低硅水等用水量优化方案分析与控制。
5.促进了节水工作精细化管理,为每月一次节水节能分析会提供水量基础数据,2015年节水90多万吨。
6.分区域严把源水总量,实现了用水日确认、日平衡、周汇总、月考核,2015年用水考核嘉奖5次、扣奖2次,深化了水量消耗责任制考核工作。
