BY X - 1型便携式氧气吸入器检定装置的研制
发布时间：2017-11-22
浮标式氧气吸入器是广泛应用于医疗卫生部门的计量器具, 其计量性能准确与否将直接影响到患者的安全与治疗效果。以往对氧气吸入器检定无法进行现场和整体检定。
一、技术要求和指标
因为氧气吸入器检定装置是用来检定浮标式氧气吸入器的, 所以首先要了解浮标式氧气吸入器的技术指标。
1.浮标式氧气吸入器的技术要求
(1) 氧气吸入器应能承受(10～15)MPa的工作压力,减压后应能降至(0.2～0.3)MPa, 各连接部分在承受工作压力时不应有漏气现象。
(2)安全阀在压力达到(0.35±0.05)MPa时应自动排气。
(3) 氧气吸入器潮化瓶在(0.35±0.05)MPa的压力作用下不应破裂。
(4)氧压表量程: (0～25)MPa、(0～2.5)MPa准确度等级: 2.5级
(5)流量计量程调节范围(0～10)L/min准确度等级: 4级
2.BYX- 1型便携式氧气吸入器检定装置的技术指标
根据JJG913- 1996《浮标式氧气吸入器》检定规程的要求, 氧气吸入器检定装置所选用的标准器的允许误差绝对值均应小于被检吸入器上的氧压表及流量计允许基本误差绝对值的1/3。
(1)耐压及密封性
高压部分应能够承受 (10～15)MPa的压力并可保持20s以上无漏气现象。低压部分应能够承受(0.2～0.3)MPa的压力并可保持20s以上无漏气现象。
(2)所配精密压力表技术要求
量程: (0～25)MPa; 准确度等级: 0.4级
(3)所配氧气压力表技术要求
量程: (0～0.6)MPa; 准确度等级: 2.5级
(4)所配标准玻璃浮子流量计技术要求
量程: (0～10)L/min; 准确度等级: 1级
二、结构及特点

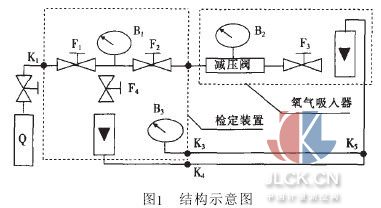

1.结构示意图(如图1所示)
2.安全性
由于检定装置的高压部分必须确保能够承受 (10～15)MPa的压力, 所以装置中的各导压环节的密封性、强度等安全性能至关重要, 从高压软管、高压阀门的选材直到高压表的连接均需经过严格的挑选和试验, 以使置的各项技术指标达到或超过标准规定的要求。另外,由于装置是用于氧气吸入器的检定, 工作介质为氧气,所以装置各个零配件的生产、采购、运输、存放和安装等环节需严格禁油并远离油脂污染源。
3.实用性
检定装置是根据JJG913- 1996《浮标式氧气吸入器》检定规程的要求而设计的, 所配备的精密压力表、氧气压力表、标准玻璃浮子流量计及其连接管路均安装在手提箱内, 可直接携带到检定现场, 使用快速接头连接后一次完成对氧气吸入器的氧压表、流量计、减压阀、安全阀的检定工作, 使检定状态符合实际使用时的工作要求, 更加满足市、县级计量部门实际工作的需要。
三、样机测试结果
我们选取一台编号为990801的检定装置进行了严格的测试, 测试所用的标准器为:
(1)二等活塞式压力计
(2)钟罩气体流量检定装置
(3)压力(氧气)表两用校验台
(4)电子秒表
测试项目有:
(1)精密压力表示值检定
(2)氧气压力表示值检定
(3)标准流量计示值检定
(4)高压输入阀密封性
(5)高压输出阀密封性
(6)减压器及氧压表密封性
经测试所有项目均符合JJG913-1996 《浮标式氧气吸入器》检定规程的要求。2002年10月, 我们又请中国计量科学研究院的专家来对产品进行了测试, 测试项目为:
(1)精密压力表示值检定
(2)标准流量计示值检定
(3)密封性测试
测试结果同样全部合格。
四、推广应用的前景及改进设想
由于浮标式氧气吸入器属于医疗卫生领域内的强制检定的计量器具, 其检定工作的开展必然越来越普及, 所以市、县级计量部门对便携式氧气吸入器检定装置的需求量是很大的。另外, 医疗部门也将购进一定的氧气吸入器检定装置经批准授权后用来开展内部氧气吸入器的检定、修理工作。所以, BYX- 1型便携式氧气吸入器检定装置的推广、应用前景是乐观的。我们将在保证产品质量的前提下对BYX- 1型便携式氧气吸入器检定装置进一步开发, 如:
(1)在保证其安全、可靠的同时尽可能的减轻其重量,使其携带更加方便。
(2)对检定装置所配的快速接头做进一步的改进, 使其在进行连接时更加省力、牢固。
(3)在BYX- 1型检定装置的基础上开发针对氧气减压器、乙炔减压器的检定装置, 以及针对医院集中供氧系统的检定装置, 使我们的产品逐渐系列化。
