CAM350 在制作 PCB 感光底片中的应用
发布时间：2017-11-22
PCB是电子产品中的核心部件，目前单/双面PCB制作的主要方法为减成法，减成法制作PCB是基于覆铜箔层压板用化学一种普遍方法，化学蚀刻法因其精度和效率高而应用较为普遍，在整个制作流程中图像转移（印刷电路图）尤为关键，本文介绍利用感光底片曝光显影的方法实现图形转移在这个过程中，底片的制作是不可缺少的工艺过程。

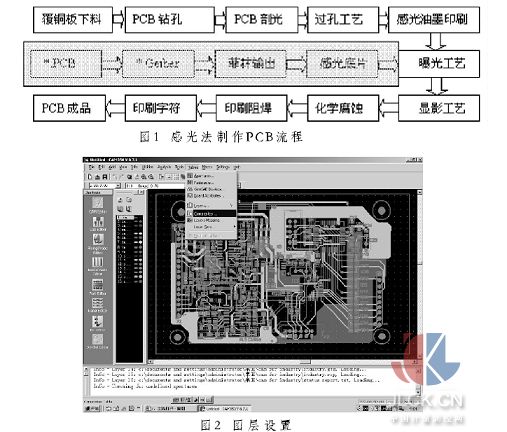

1 感光法制作PCB流程
1.1 覆铜板下料
根据所设计的PCB尺寸大小，并且留一定的余量，利用裁板工具或设备在整块覆铜板上裁剪下一块材料，要求覆铜板无严重氧化层和锈斑污垢。
1.2 PCB钻孔
我们可以利用数控钻床对PCB进行钻孔，这样精度高。一般的数控钻床都可以直接识别.PCB文件，我们将.PCB文件导出成ASCLL代码格式可以直接被钻孔软件识别。
1.3 PCB剖光
由于在钻孔过程中产生了孔边毛刺，还有覆铜板本身的氧化层和污垢，我们为了能可靠的印刷感光油墨，所以必须对覆铜板进行剖光处理，具体方法是利用剖光机或手工剖光，剖光时一定要注意加水降温。
1.4 感光油墨印刷
可以利用丝印台，进行人工油墨印刷，也可以利用现成的覆膜设备进行感光油墨印刷，注意要在暗室进行，不可让油墨提前曝光。
1.5曝光
将印有感光油墨的覆铜板在曝光机中进行曝光，注意底片和过孔一定要对准，另外曝光时间根据感光材料不同有微小差别。
1.6显影
显影工艺是将曝光过的覆铜板在显影液中进行冲洗，实现图形转移的过程。
1.7腐蚀
利用三氯化铁溶液或HCL和双氧水溶液都可以将铜箔腐蚀掉，最好是在加热对流环境中进行腐蚀，优点是速度快，腐蚀残留物少，精度高。
1 . 8 丝印阻焊、丝印字符
利用丝印机进行阻焊油墨印刷和字符油墨印刷和线路油墨制作相似，只是没有了腐蚀工艺。
2 利用CAM350制作感光底片
2.1PCB设计
运用Protel99 SE软件平台完成印刷电路图的设计。
完美的PCB设计是制作印刷电路板的前提，现在普遍使用的Protel99软件能方便的进行印刷电路图设计。
2.2生成GERBER文件
在PROTEL中打开设计好的PCB文件，然后点File/ CMA_Manager会弹出对话框，选中Gerber项，点击Tools/Preferences选择Gerber文件存储路径，按F9将生成Gerber文件包。
2.3利用CAM350菲林输出
（ 1）在CAM350软件中导入生成的Gerber文件，在菜单栏中选FILE/IM-PORT/GERBER DATA ,弹出对话框，点1出现图2界面，在指定目录下找到GERBER文件，全选里面所有文件打开，点击Tables/COMPOSITES进行图形输出设置，在弹出对话框中点击ADD添加要打印的层， 添加完成以后点REDRAW即可。其中要用的图层有（文件后缀名）gbl 底层线路图；gbs 底层焊盘层；gko 线路边框层；gtl 顶层线路层；gts 顶层焊盘层。
（2）输出图层设置好之后，在文件选项中进行打印设置好打印位置和打印颜色等，设置好之后，点击PLOT将图形打印在菲林膜上，这样就制成了感光底片。
3 结语
经过长期实战操作，CAM350在制作感光底片时，极易掌握，有较强的应用性和稳定性。值得推广。
摘自：中国计量测控网
