煤炭可选性评定方法
发布时间：2017-09-01
一、可选性曲线

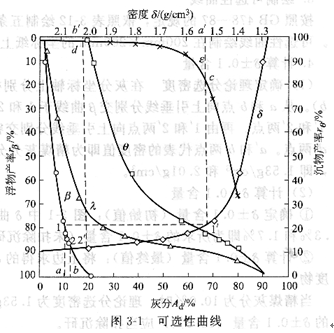

可选性曲线是根据物料浮沉试验结果而绘制出的一组曲线，它综合地反映了原料煤的性质，为选煤厂的初步设计及选后产品质量的检验提供了依据。可选性曲线的用途主要有三个方面：确定选煤理论工艺指标、定性评定原煤的可选性难易、计算分选的数量效率和质量效率。根据绘制方法的不同，目前来说有两种：①H-R曲线，由亨利(Henry)于1905年提出，后经列茵卡尔特(Reinhard)补充；②M曲线，由迈耶尔(Mayer)于1950年提出。实际使用时，两种曲线任选一种即可，但相比之下，HR曲线使用得更普遍一些。H-R曲线是一组曲线，包括灰分特性曲线(λ曲线)、浮物曲线(β曲线)、沉物曲线(θ曲线)、密度曲线(δ曲线)和密度±0.1曲线(ε曲线)等五条曲线，是根据表3―12的数据绘制出来的，如图3―1所示。
二、评定方法
度±0.1含量法”(简称“δ±0.1含量法”)。所用浮沉试验资料应符合国家标准的规定。
1．δ±0.1含量的计算
①δ±0.1含量按理论分选密度计算。
②理论分选密度在可选性曲线上按指定精煤灰分确定(准确到小数点后两位)。
③理论分选密度小于1.7g/cm3时，以扣除沉矸(＞2.OOg/cm3)为100％计算δ±0.1含量；理论分选密度等于或大于1.7g/cm3时，以扣除低密度物(<1.5g/cm。)为100％计算δ±0.1含量。
④δ±0.1含量以百分数表示，计算结果取小数点后一位。
2．等级命名和划分

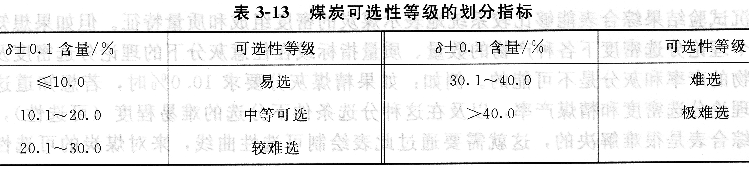

按照分选的难易程度，把煤炭可选性划分为五个等级，各等级的名称及δ±0.1含量指标见表3―13。
三、煤炭可选性评定示例
1．浮沉试验资料
某原煤50～0.5mm粒级(综合级)浮沉试验资料如表3―12所示。该资料应符合GB 478―87的规定。
2．确定精煤灰分
用δ±0.1含量法评定的原煤可选性，是指在某一精煤灰分时的可选性。精煤灰分由用
户提出或根据有关资料假定一个或几个精煤灰分值。本例中假定精煤灰分为10.0％和13.O％，评定这两种条件下的煤炭可选性。
3．绘制可选性曲线
按照GB 478-87的规定，依照表3―12绘制五条可选性曲线(H-R曲线)，如图3―1所示。可选性曲线绘制在200mm×200mm的坐标纸上。
4．计算δ±0.1含量
(1)确定理论分选密度 在灰分坐标轴上分别标出灰分为10.0％和13.0％的两点(a和b)。从a和6点向上引垂线分别交口曲线于1和2点。由1和2点引水平线分别交δ曲线于1’和2’两点。再由1’和2’两点向上引垂线分别交密度坐标轴于a’和b’两点，交δ曲线于c和d两点。a’和b’两点代表的密度值即为精煤灰分分别为10.0％和13.O％时的理论分选密度，即1.53g/cm3和2.01g/cm3。
(2)计算δ±0.1含量
①确定δ±0.1含量(初始值)：图3-1中δ曲线上c和d两点左侧纵坐标的产率值18.3％和1.7％即为所求的δ±0.1含量(未扣除沉矸)。
②计算δ±0.1含量(最终值)：将上边求得的δ±0.1含量按照上述规定扣除沉矸或低密度物。
当精煤灰分为10．0％时，理论分选密度为1.53g/cm。，小于1.70g/cm3。所以此时所求得的δ±0.1含量(18.3％)应当扣除沉矸。
从表3―12可知，沉矸数值为11.6％，故δ±0.1含量为：
当精煤灰分为13.0％时，理论分选密度为2.Olg/cm。，大于1.70g/cm3。所以此时所求得的δ±0.1含量(1.7％)应当扣除低密度物：
5．确定可选性等级
①当精煤灰分为10.0％时， 扣除沉矸后的δ±0.1含量为20.7％，可选性等级为“难选”。
②当精煤灰分为13.0％时，扣除低密度物后的δ±0.1含量为7.4％o，可选性等级为“易选”。
