手提式石油数字温度计的实际应用研究
发布时间：2017-09-01
2009 年以前，我公司在人工计量时采用的测温仪器多为杯盒温度计或充溢盒温度计，2009 年开始逐步使用手提式电子测温仪进行油罐储存油品温度测量。本文将对电子测温仪测温与传统测温方法进行比较，分析各自的优缺点，指出目前工作中存在的问题及解决措施。
1常用的测温仪器
1.1 油罐温度计
水银温度计，技术条件应满足JJG130- 2004 《工作用玻璃液体温度计》。
1.2 杯盒温度计
杯盒用涂了清漆的硬木和抗腐蚀的非铁金属制成，盒子容量至少100m L，装上油罐温度计，水银球距离盒壁至少 10m m，距离盒底20m m ~ 30m m。
1.3 充溢盒温度计
充溢盒是一个容量至少200mL的圆筒形容器，装有刚性套管，容器和套管由抗腐蚀的非铁金属制成。容器底和顶部有快速动作的闭合器，当把它放在油中，闭合器打开，油品通过容器并流过油罐温度计的水银球;当它被提起时，闭合器关闭，容器内充满油品。
1.4 手提式石油数字温度计
油品专用测温仪，带有一个传感器，联接有足够长的软导线，可以通过检尺口放到要求的油品高度上测量温度。石油数字温度计应符合安全防爆规定并具有与水银温度计同等的准确度。
2温度测量方法
2.1 杯盒温度计

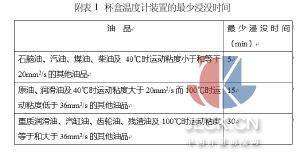

通过检尺口把杯盒温度计放到规定的油品高度，达到规定的浸没时间(见附表1) 后，提出杯盒温度计读取温度。必要时，如环境温度与罐内温度相差大于10℃，可以上下提拉以加速温度平衡。在大风、雨雪等坏天气时，应把杯盒温度计提出放在罐口或在遮挡下立即读取温度并记录，以减少环境对温度读数的影响。
2.2 充溢盒温度计
先打开充溢盒温度计的闭合器，用罐内的上部油品冲洗2~3 次，然后把盒放到规定的油品高度，并上下提拉以加速温度平衡，关闭闭合器，提出充溢盒，立即读取温度并记录。
2.3 手提式石油数字温度计
提前打开开关，通过检尺口将测温仪的传感器放入油中，放到规定的油品高度进行测量，每一点的测温停留时间以温度数字显示相对稳定为准。
3几种测量方法的优缺点
3.1 杯盒温度计
优点：设备简单、价格低廉，操作简单易学。
缺点：无保温措施，测量结果受外部环境和操作人员技能水平的影响大，遇有大风、雨雪等坏天气或操作人员操作不熟练、读数慢都会带来很大的误差。
3.2 充溢盒温度计
优点：增加了保温措施，可以在短暂时间内基本保持原来的温度;操作简单易学。
缺点：仍然需要将温度计提出液面读取数据，充溢盒保温效果差，测量结果仍受外部环境影响，如操作人员操作不熟练、动作满，会严重影响测量准确性。
3.3 手提式石油数字温度计
优点：1) 传感器非常灵敏，分辨率达到0.1℃，测量范围宽，在- 30℃~ 100℃之间，测量精度达到±0.1℃，适应的环境温度较宽，可在- 20℃~40℃之间正常使用;2) 在测量及读取温度时，传感器始终在测温点，消除了环境因素和操作因素的影响，测量结果更准确。
缺点：1) 无高度显示，导线上仅每隔50 公分有一个标识，不能很好的判断传感器是否已放到规定的测温位置，操作不熟练的人员有可能放不到正确的测温高度;2) 传感器受到磕碰易损坏;3) 价格昂贵，我厂目前使用的ThermoProbe TP- 5C型容器精密测温仪的市场价格约为35000 元人民币/台;
4手提式石油数字温度计应用中存在的问题和解决措施
1) 导线上没有长度刻度线，无法迅速准确的判断传感器所处的高度，只是估计导线放下的长度及传感器所处的高度，有可能放不到正确的测温位置。虽然在大多数情况下，测温位置的少量偏差不会对测量结果产生大的影响，但如罐内油品温度不均，例如刚刚停止加温的原油储罐，就需要准确的确定传感器的高度才能得到正确的温度值;如操作不当，传感器触底，不仅测量结果不正确，还可能损坏传感器。解决这一问题，可在测量前将传感器导线固定在量油尺尺带上，用量油尺为传感器定位，保证测量位置的正确性。2) 传感器属精密仪器，操作不当易损坏。站队加强使用培训和管理，班组要精心使用。3) 手提式石油数字温度计在我公司已应用在储油罐的卸船计量上，应象量油尺一样每6个月标定一次，而我公司尚未将其纳入强检范围，长期在超期状态下使用会影响其精确度。主管部室应尽快将手提式石油数字温度计列入强检名单，对其进行定期检定。
5手提式石油数字温度计的应用前景
手提式石油数字温度计属于精密仪器，测量精度高，用于油品的出厂计量可以大大提高计量精度。按年接卸油品900 万吨计算，温度测量精度提高0.5℃，可降低油品亏损约 3500 吨，按每吨原油 3500元人民币计算，可增加利润约1225 万元人民币。虽然其价格稍贵，但应用在生产上可提高出厂计量的精度，提高精细化管理水平，带来的效益还是很明显的，值得推广使用。
摘自：中国计量测控网
